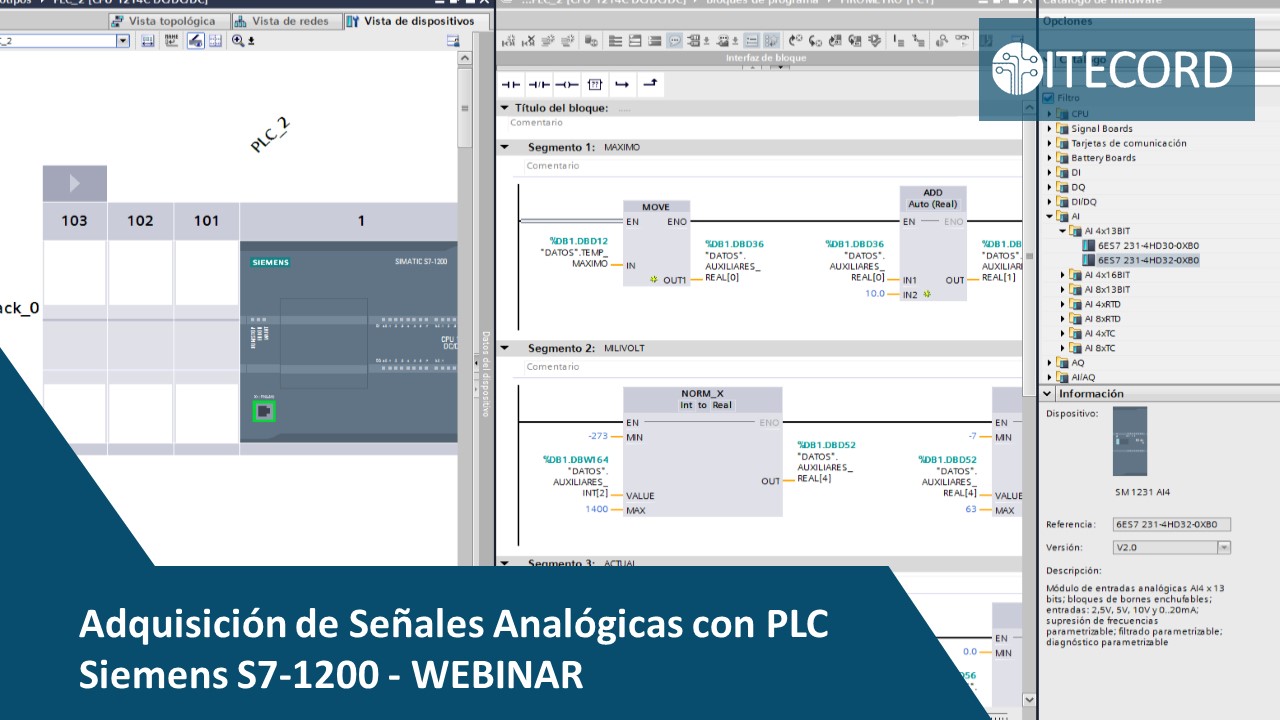

Adquisición de Señales Analógicas con PLC Siemens S7-1200
HOT
cerrado
Acerca De Instructor
RESUMEN DEL CURSO
Este webinar técnico de 90 minutos proporciona una capacitación completa sobre el manejo de señales analógicas estándar (4-20mA y 0-10V) en la plataforma TIA Portal con PLCs S7-1200. El contenido abarca todo el flujo de trabajo, desde los fundamentos teóricos y el conexionado físico de sensores de 2 y 4 hilos, hasta la configuración del hardware y la programación del escalado en lenguaje KOP. A través de un ejemplo práctico, los asistentes aprenderán a utilizar las instrucciones NORM_X y SCALE_X para convertir el valor entero de la periferia en una variable de proceso con unidades de ingeniería, lista para ser utilizada en la lógica de control.
días y horarios del webinar
Lunes 26/01/2026 19:00 hs
OBJETIVOS GENERALES
Proporcionar a los participantes los conocimientos teóricos y prácticos necesarios para conectar, configurar y programar la lectura de señales analógicas en un PLC S7-1200, asegurando la correcta conversión de los valores del sensor a unidades de ingeniería utilizables en el programa.
OBJETIVOS ESPECIFICOS
- Diferenciar entre los estándares de señales analógicas 4-20mA y 0-10V, y comprender sus aplicaciones.
- Interpretar diagramas de conexionado para conectar correctamente sensores analógicos a los módulos del S7-1200.
- Configurar un canal de entrada analógica en el administrador de dispositivos de TIA Portal.
- Identificar la dirección de periferia (%IW) de una entrada analógica y leer su valor entero en el programa.
- Programar en lenguaje KOP el escalado de una señal utilizando las instrucciones
NORM_XySCALE_X. - Convertir el valor bruto del PLC a un formato con unidades de ingeniería (ej. Bares, °C, etc.) para su uso en la lógica de control.
REQUISITOS
- Se requiere conocimiento funcional de TIA Portal y de programación en KOP para S7-1200.
- Conexión a internet para cursado a distancia.
- TIA Portal V13 SP1 en adelante instalado y funcionando
programa
temario del webinar
- Fundamentos de Señales Analógicas
- Diferencias entre señales digitales y analógicas.
- Estándares de la industria: 4-20mA y 0-10V. Criterios de selección para cada tipo.
- Características del lazo de corriente 4-20mA.
- Cableado y Módulos de S7-1200
- Identificación de los módulos y Signal Boards de entradas analógicas.
- Diagramas de conexión para sensores de 2 y 4 hilos.
- Configuración y Programación en TIA Portal
- Configuración del canal analógico en la vista de dispositivos del proyecto.
- Lectura de la dirección de periferia %IW y su valor entero asociado.
- Uso de las instrucciones NORM_X y SCALE_X para la conversión del valor entero a un formato REAL.
