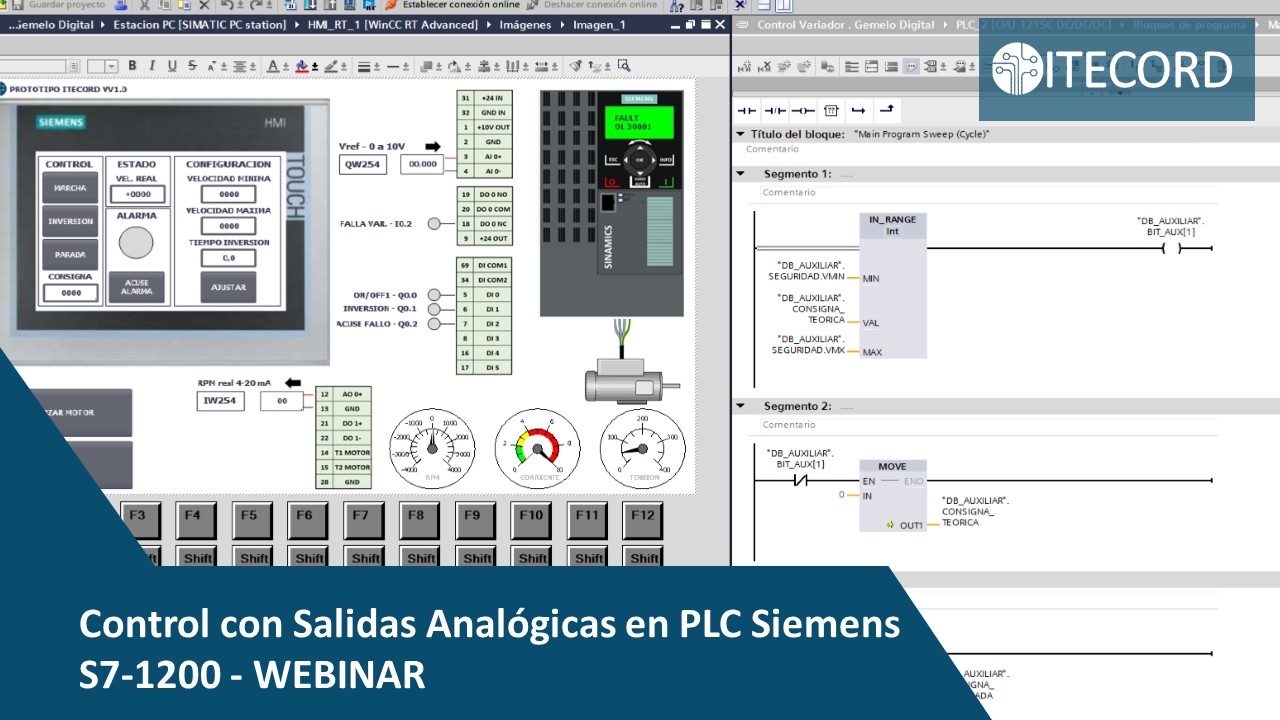

Control con Salidas Analógicas en PLC Siemens S7-1200
HOT
cerrado
Acerca De Instructor
RESUMEN DEL CURSO
Este webinar técnico de 90 minutos proporciona una capacitación completa sobre el manejo de señales analógicas estándar (4-20mA y 0-10V) en la plataforma TIA Portal con PLCs S7-1200. El contenido abarca todo el flujo de trabajo, desde los fundamentos teóricos y el conexionado físico de sensores de 2 y 4 hilos, hasta la configuración del hardware y la programación del escalado en lenguaje KOP. A través de un ejemplo práctico, los asistentes aprenderán a utilizar las instrucciones NORM_X y SCALE_X para convertir el valor entero de la periferia en una variable de proceso con unidades de ingeniería, lista para ser utilizada en la lógica de control.
días y horarios del webinar
Martes 27/01/2026 19:00 hs
OBJETIVOS GENERALES
Capacitar a los asistentes en el procedimiento completo para configurar y programar las salidas analógicas de un PLC S7-1200, permitiéndoles comandar de forma precisa la operación de dispositivos de campo que requieren una señal de control variable.
OBJETIVOS ESPECIFICOS
- Identificar las aplicaciones comunes de las salidas analógicas y seleccionar el tipo de señal adecuado para cada caso.
- Interpretar diagramas de conexionado para conectar correctamente la salida analógica del PLC a la entrada de un variador de frecuencia o actuador similar.
- Configurar un canal de salida analógica (AQ) en la vista de dispositivos de un proyecto de TIA Portal.
- Comprender el concepto de escalado inverso y su necesidad en el control analógico.
- Programar en lenguaje KOP la conversión de un setpoint en formato valor entero requerido por la periferia (
%QW), utilizando las instruccionesNORM_XySCALE_X. - Implementar una lógica de control para regular la velocidad de un motor a partir de una variable de consigna.
REQUISITOS
- Se requiere conocimiento funcional de TIA Portal, programación en KOP para S7-1200 y básico de variadores.
- Conexión a internet para cursado a distancia.
- TIA Portal V13 SP1 en adelante instalado y funcionando
programa
temario del webinar
- Aplicaciones de las Salidas Analógicas
- Control de velocidad de motores mediante variadores de frecuencia VFD.
- Regulación de caudal o presión con válvulas proporcionales.
- Criterios para seleccionar entre una señal de 0-10V y una de 4-20mA.
- Cableado y Módulos de S7-1200
- Identificación de los módulos y Signal Boards de salidas analógicas AQ.
- Diagrama de conexión típico entre la salida del PLC y la entrada de un variador.
- Programación del Escalado Inverso en TIA Portal
- Configuración del canal de salida analógica en la vista de dispositivos.
- Uso de las instrucciones NORM_X y SCALE_X para convertir un setpoint en formato REAL al valor entero requerido por la periferia.
- Transferencia del valor a la dirección de salida %QW.
